技术参数

■  型号规格：ZYXL-F20A/F40A/F63A/F80A

■  额定工作电压：AC220V/50Hz±10％

■  输出电流 : 型号规格范围内可设定

■  限流保护时间 ：<150 微秒

■  过压保护：200-300V 可调节，动作延迟 6S

■  欠压保护：100-200V 可调节，动作延时 6S

■  过温保护：0-120℃可设定

■  显示方式 ：LCD 中文液晶、LED 指示灯

■  报警方式：声光报警

■  通讯方式：RS485

■  外形尺寸：导轨式 81*136*106mm(20A-63A)

■  外形尺寸：导轨式 96*217*112mm(80A)

功能特点

短路限流保护 : 一旦发生短路故障，能以微秒级速度快速限流保护断电路电源 ; 避免短路点出现危险火花，具有电气灭弧保护功能，抑制因短路电流过大引起电气火灾危害 ;

过载限流保护 : 当被保护的线路超过额定电流处于过载状态，且过载时间超过设定值时，保护器即刻执行过载报警限流保护，防止因过载而发生火灾 ;

过温保护功能 : 实时监测被保护配电电路中电缆线温度，显示当前温度值，当电缆线路温度大于设定值时，会发出声光报警，并上传主机 ;

实时电流监测功能 : 实时准确测量出用电线路的电流大小 ;

过欠压保护 : 当工作电压超过设定值，保护器即刻执行过欠压保护 ;

通讯功能 : 保护器带有一组 RS485 通讯接口，可与主机通讯，查看每个保护器的工作状态。

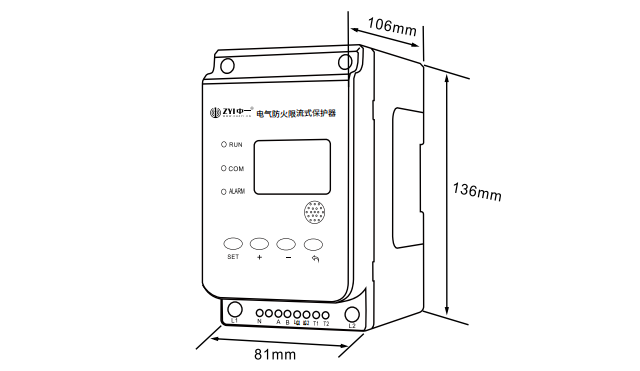

外形尺寸图

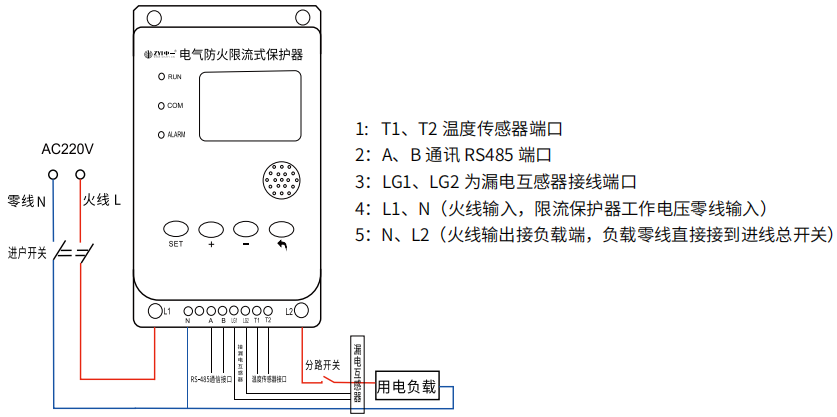

接线图
