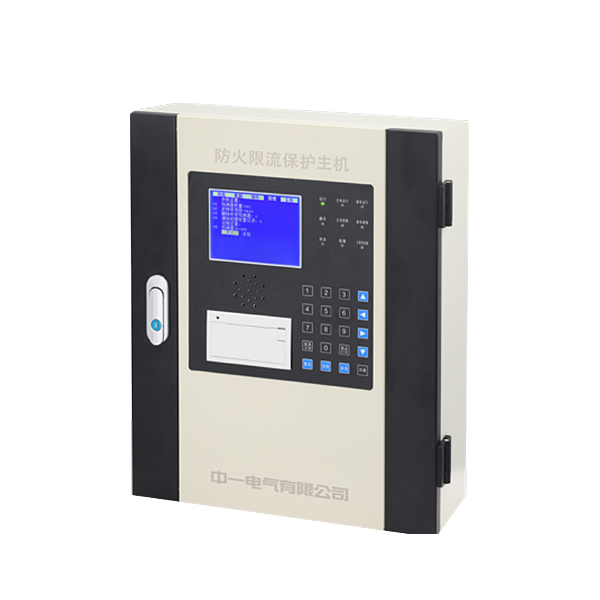

电气防火限流监控系统是本公司针对国内近年来电气火灾大幅上升的态势自主开发的，集报警、监视、控制、管理功能于一体的计算机测控系统。该系统界面直观、易用性强、结构合理、可靠性高、功能较强、维护方便。

该系统可广泛应用干大型商场、生活小区、生产基地、办公大楼、商场酒店、分散设备等区域用电防火的集中管理。采用该系统，既能极大的提高供电系统的连续性，又能把电气火灾消灭于萌芽状态，对安全用电提供了保障。

概述
电气防火限流监控系统通过 RS485 总线通讯方式与电气防火限流保护器连接，通讯距离<1KM，显示配电系统的电源工作状态，对电压、电流、温度进行实时监控，当系统出现异常时 ( 过欠压、过电流、温度过高等 )，监控系统将发出声光报警信号，并在液晶屏上显示具体的报警信息，提醒工作人员注意，监控设备有存储及打印的功能，可供随时查询。

技术参数

主要功能及技术指标

1、报警信息和故障信息 ;

2、监控系统主电源欠压监测 ;

3、监控系统与电气防火限流保护器连线的断线、短路监测 ;

4、监控系统与其备用电源连线短路、断线或故障监测 ;

5、故障报警响应时间 : ≤ 100s;

6、故障报警声信息 : 手动消除，当再次有报警信号输入时，能再次启动 ;

7、故障报警光信号 :LED 指示灯常亮 ;

8、存储记录所有电气防火限流保护器的报警和故障信息 :

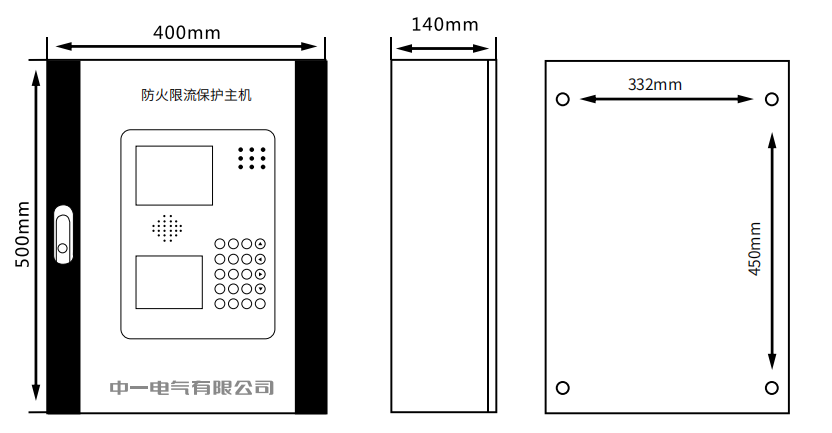

外形尺寸图

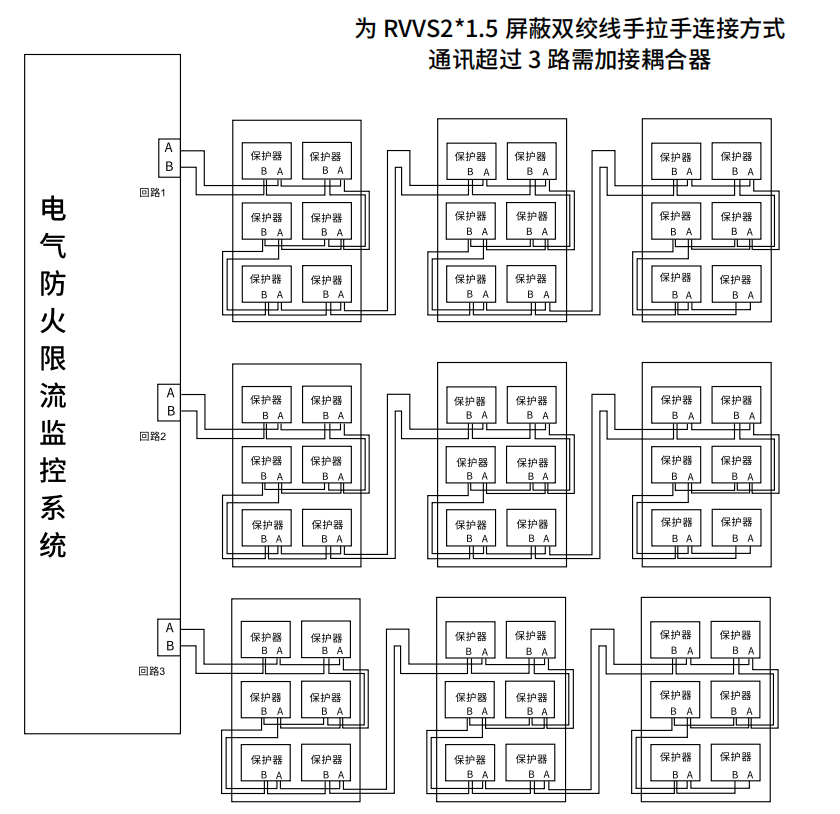

系统接线示意图
