技术参数

■ 型号规格: ZY-YJ700

■ 工作电压: DC12V

■ 触屏尺寸: 7寸

■ 分辨率:800*480

■ 安装方式:嵌入式安装

■ 外形尺寸: 210mm* 150mm' 38mm

■ 开孔尺寸: 198mm* 138mm

功能特点

■ 密码保护

■ 场景设定与控制

■ 定时控制与管理

■ 灯光状态反馈

■ 时钟显示

■ 灯光名称、场景名称自由编辑

■ 灯光亮度调节功能

■ 远程编程和管理功能

■  RS485通讯，标准Modbus- RTU通讯协议

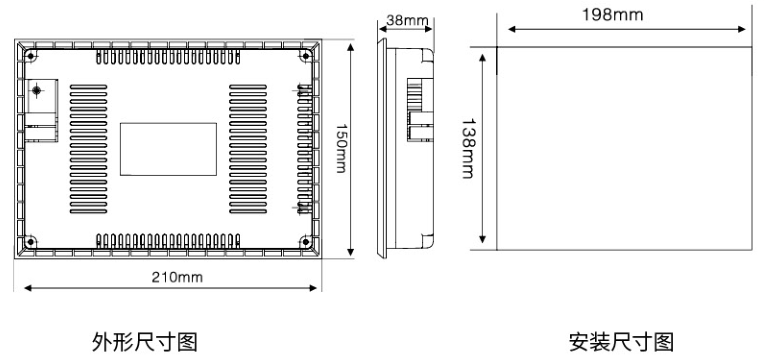

外形尺寸图


接线原理图
