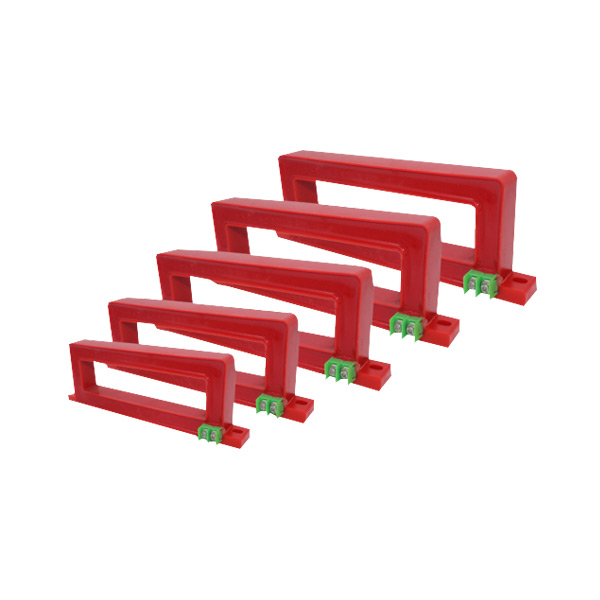

产品特点
■ 穿芯结构、阻燃性环氧树脂浇注、稳定性好。
■ 采用高导磁镍钢或纳米晶，线性度好、灵敏度高
■ 优异的平衡特性、并具有极强的抗电磁场干扰能力
应用范围
■ 电气火灾监控、防火漏电系统、智慧用电系统、小电流接地系统、电磁继电保护、微机保护、智慧电力、环保监测等。
性能指标
电气参数 | 机械参数 | ||
工作频率 | 50~400Hz | 外壳 | ABS，阻燃等级 94-V0 |
额定输入 | 10mA~5A | 骨架 | PBT |
测量范围 | 10%In-130%In | 铁芯 | 镍刚或纳米晶 |
额定输出 | 0~1V(A 或 )0~0.25mA | 内部结构 | 环保型环氧树脂浇注 |
比值差 | ≤ ±0.1% | 施工方案 | 螺丝固定 |
相为差 | ≤ ±10 分 | 工作温度 | -12℃ ~+45℃ |
介质强度 | 2.5kV/1mA/1min | 环境温度 | ≤ 85% |
绝缘电阻 | DC500V/1000MΩ/min | 接线方式 | 端子型 / 屏蔽绞线 1.5 米 |
常用规格及参数
型号 | 主回路电流 (A) | 外形尺寸 (mm) | ||||||
A | B | C | D | E | F | M | ||
F-1025 | ≤ 100A | 156 | 54 | 19 | 142 | 100 | 25 | ￠ 6*8 |
F-1435 | ≤ 250A | 204 | 71 | 24 | 188 | 140 | 35 | ￠ 6*8 |
F-1835 | ≤ 400A | 246 | 71 | 24 | 230 | 180 | 35 | ￠ 6*8 |
F-2245 | ≤ 630A | 282 | 84 | 24 | 266 | 220 | 45 | ￠ 6*8 |
F-2645 | ≤ 800A | 327 | 86 | 24 | 311 | 260 | 45 | ￠ 6*8 |
F-3045 | ≤ 1250A | 366 | 86 | 24 | 351 | 300 | 45 | ￠ 6*8 |
F-3445 | ≤ 2000A | 426 | 86 | 24 | 410 | 340 | 45 | ￠ 6*8 |
F-4045 | ≤ 2500A | 486 | 86 | 24 | 470 | 400 | 45 | ￠ 6*8 |
F-4545 | ≤ 3000A | 517 | 86 | 24 | 502 | 450 | 45 | ￠ 6*8 |
额定一次电流：1A | 额定二次电流：0.5mA | |||||||

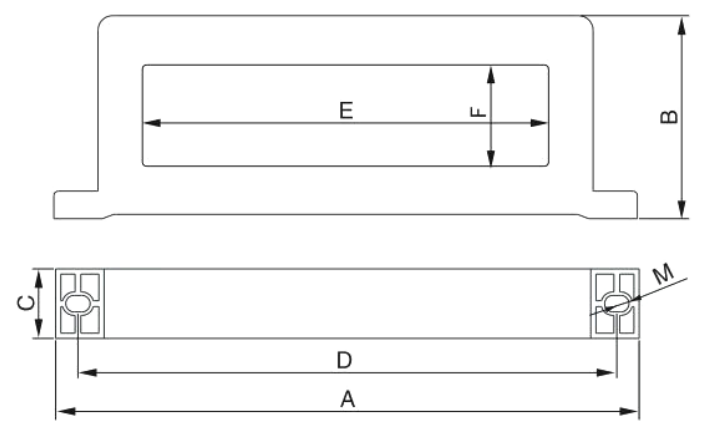

外形尺寸图
